ReinforcementセットアップのHPN Adventureを納車いたしました。

 オーナーはBMW R100GS Paris Dakarからのお乗り換えです。オーナーのご希望に合わせて、シティユースやロングツーリングをメインに、オフロード走行も楽しめるセットアップを行いました。

 フロントにストローク300mmのWP 4860フォーク、リアに100mm延長・補強されたHPNモノレバー・WP 3Wayダンパーの組み合わせは、ダートでも高い走破性を発揮します。タイヤはMichelin ANAKEE WILDをチョイス。写真には写っていませんが、パニアフレームも今回製作しました。

 HPN Adventureフェアリングと43Lフューエルタンクはロングツーリングでは心強い装備です。43Lタンクは満タンで700km以上を無給油で走破できるだけでなく、給油量を20L程度に抑えれば純正タンクよりも低重心となり、ダートでの安定性にも寄与します。

 サブフレームは 納車に合わせてマットなシルバーでリペイントして仕上げました。 スクエアのパイプで構成されたアルミ製サブフレームはHPNによるもの。今回あらためてアルミサブフレームを観察してみると、ステーの形状ひとつとっても妥協のない仕事にため息が出るばかりです。

 純正バッテリーと同サイズのアルミケースを製作し、軽量なリチウムイオンバッテリーを収めました。空いたスペースにはスペアチューブやレインウェアを収納することが可能です。

 今まではR100GSでロングツーリングを主体に楽しまれていたオーナーですが、R100GSで感じていたオフロードでの不安を払拭するべく、最良のパートナーとしてHPNを選びました。いつかはユーラシア大陸を横断して、HPNの故郷であるザイバースドルフまで走りたいと夢を語り合う納車となりました。




 お待たせいたしました。MigTECの新型電動ロードブックホルダー “RBE04.V2” がついに入荷いたしました。各メーカーのFACTORYチームで既に実戦投入されている、DAKARの勝利を知るロードブックホルダーです。

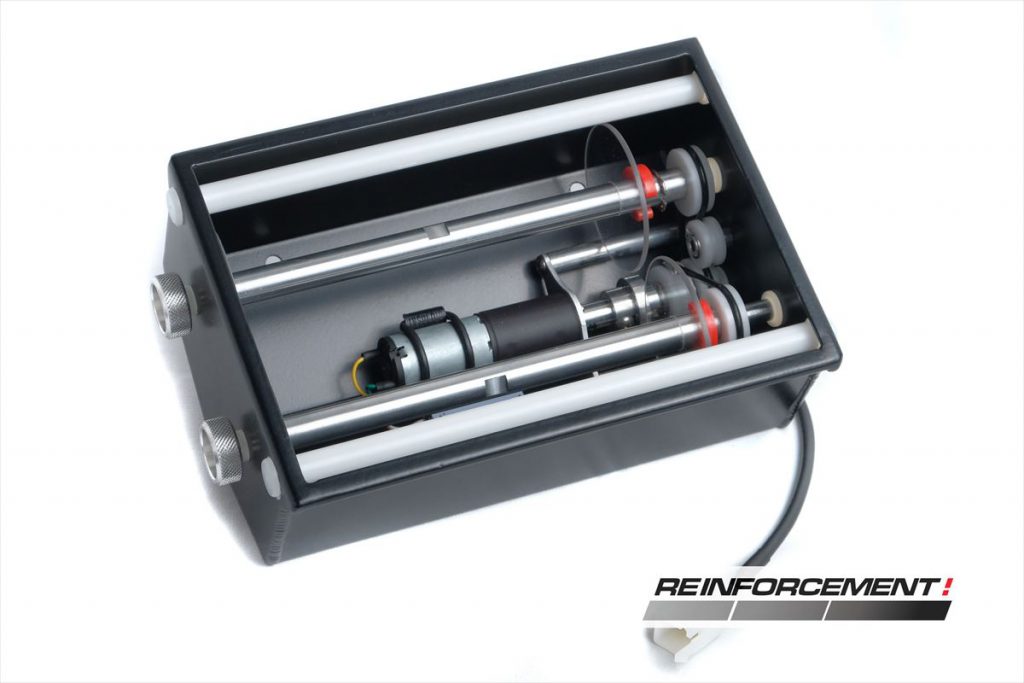

  RBE04.V2の大きな特徴が、従来の外付けから内蔵式へと変更されたモーターユニット。外部にモーターユニットが突起しなくなったことで、転倒時の衝撃や砂や水への耐性がより強化されています。合わせて駆動系も一新され、最初から最後のシートまで、より確実なマップ送りを実現しました。


  RBE04.V2ではハウジング形状が変更されたことで、ロードブックの巻取りキャパシティが従来の46mmから55mmへと大幅増。単純な箱型ではなく、手間のかかる複雑な形状としたアルミハウジングの剛性の高さは従来同様です。


 巻取りノブの中心に、新たに六角穴が設けられ、付属のハンドルを差し込むことで、ロードブックをセットする際に迅速な巻取りが可能となりました。時間に余裕のない競技前の作業をアシストします。アルミ無垢のノブに刻まれたローレットは、グローブをはめた状態でも、泥がついた状態でも確実な操作を可能とします。


 セットにはリモートスイッチの他、マウンティングブラケットが付属。このまま12mmのクロスバーに取り付けが可能です。回り止め加工されたボルト・プレートにより、容易に増し締めが可能な構造も従来モデルより引き継がれています。

 ファクトリーチームからのフィードバックを元に実戦経験に基づいた数々の工夫が盛り込まれ、ライダーを確実にゴールへと導くロードブックホルダーです。

ダカールを始めとした世界中のラリーシーンで選ばれるホンモノを、ぜひお試しください。

販売ページはこちら↓
MigTEC RBE04.V2 新型電動ロードブックホルダー(内蔵モーター)
http://reinforcement.cart.fc2.com/ca9/62/p-r-s/

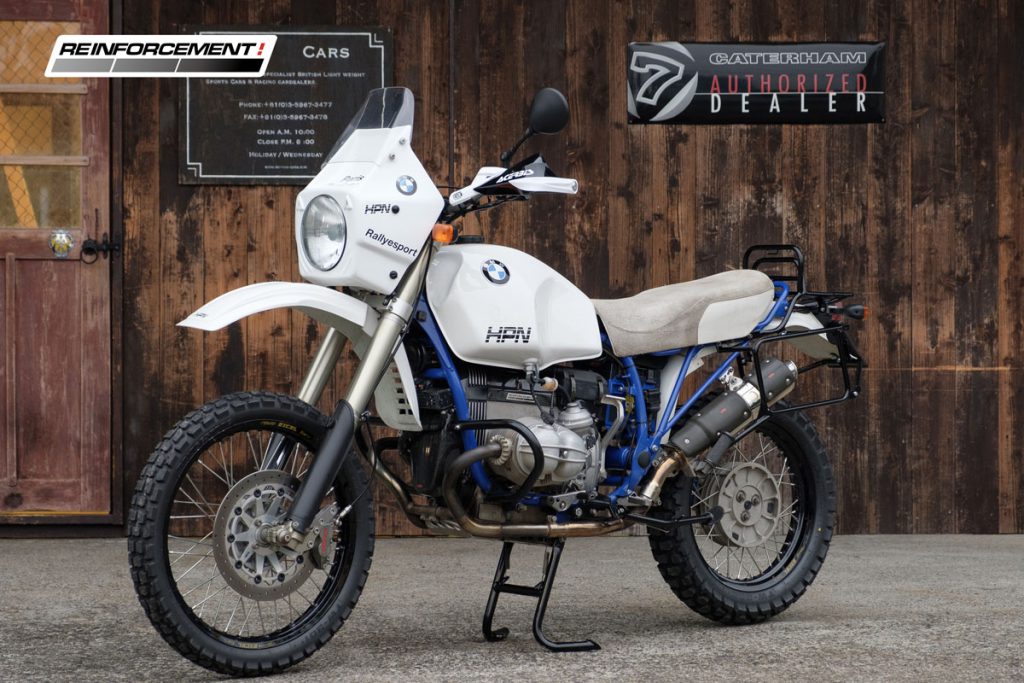

絶好のツーリングシーズンを前に、ReinforcementセットアップのHPNを納車いたしました。

ベースとしたHPN Sport 1043の佇まいを損なうことなく、オーナーのご希望に合わせてストリートやロングツーリングを主体としたセットアップを行いました。

WP 4860フロントフォークはストローク300mmがスタンダードに対し、本車両には250mm仕様をアッセンブル。リアサスペンションは100mm延長されたHPNモノレバーにWP 3Wayダンパーを組み合わせ、オフロードにおける走破性とストリートユースでの軽快感を両立しています。

HPN製24Lフューエルタンクとのバランスを考慮し、アドベンチャーフロントフェアリングのスクリーンをカットして取り付け位置を変更し、フィッティングしました。

オフロードやラリーのイメージが強いHPNに対して、日常でも気負うことなく楽しめる1台に仕上げました。

Before the best touring season on spring, we delivered the Reinforcement setup HPN .

We did setup based on the street and long touring according to the owner’s request without losing the appearance of the HPN Sport 1043 based.

For the HPN WP4860 front fork, a 300mm stroke is standard, but for 250mm stroke specification is assembled. The rear suspension HPN mono lever extended 100mm longer with a WP 3Way damper with modifications as short length to achieve both off road performance and lightness in street use.

In consideration of the balance with the HPN 24L fuel tank, cut the screen of the Adventure front fairing, changed the mounting position, and fitted it.

For our Reinforcement set up HPN has not only the image of the off road and rally, but also it is finished that can be enjoyed without worry even in short touring .




Door of Adventure 2018 秋のためのマシンが完成しました。

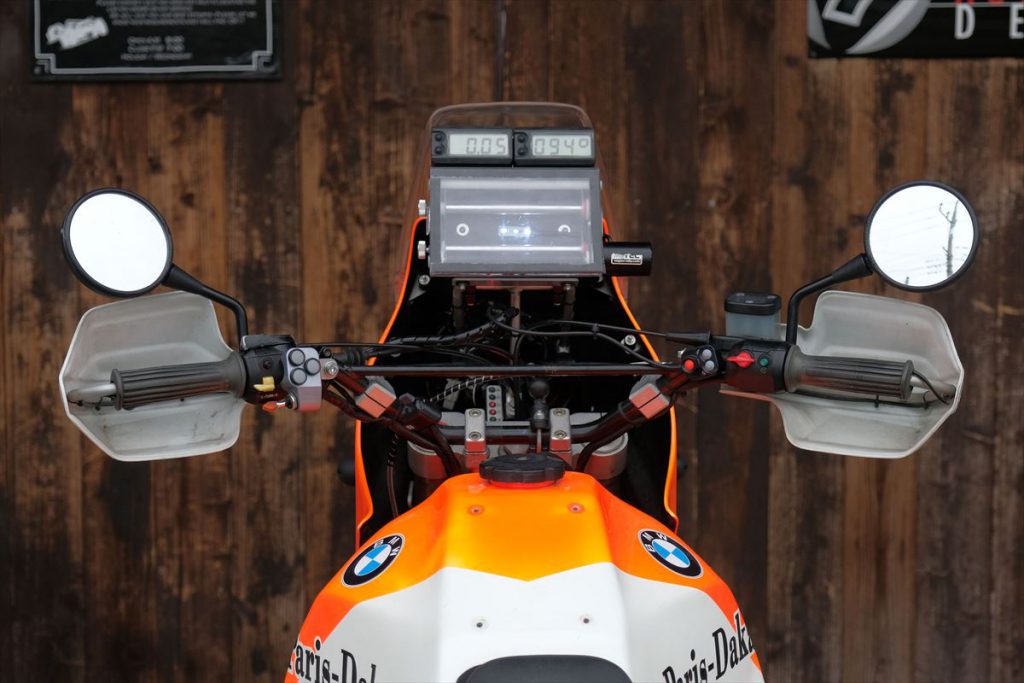

HPN Rally カウルのフレームを加工し、ナビゲーション専用ステーをアルミで製作しました。ボルトオンタイプのステーは、ツーリング等に出かける際にも容易に通常のメーターパネルに戻すことが可能です。

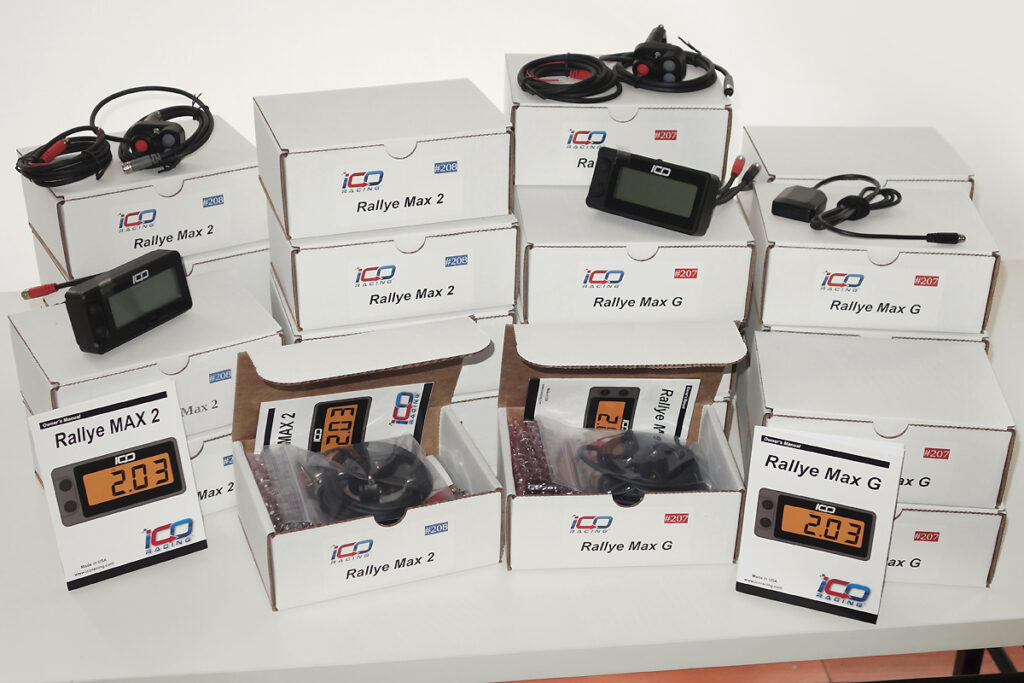

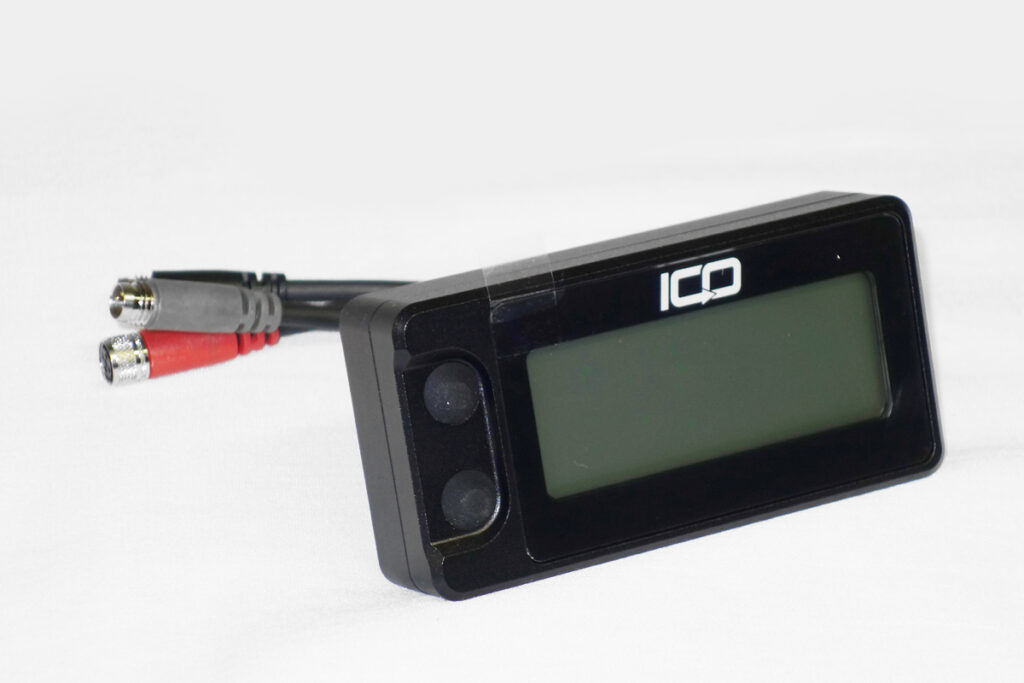

ラリーコンピューターはRallye Max-Gを2機搭載。内臓のGPSによってスピード・走行距離・CAPと言った情報を取得するため、トラブルの原因にもなるホイール周りへのセンサーの設置が不要です。ロードブックホルダーはICO同様、各国のファクトリーチームも採用するMigTECを選択しました。


Rallye Max-GとロードブックホルダーのコントロールにはRNS Multi Swich3 を採用。ハンドルスイッチに重なるようにマウント可能な専用プレートを製作したことで、どちらの操作性も犠牲にしていません。

明日からのDoor of Adventureはこのマシンで参加します!



我々スタッフは、HPNを愛用しています。
アベレージスピードの高い海外のラリーや、日本国内のラリーに参戦するだけでなく、気軽にダートライディングを楽しむ事も。また、大きな荷物を積んでのロングツーリング、時にはキャンプ道具を満載してタンデムツーリングに出かけることもあります。

その上でスタンダードGSとHPNのシャーシ性能の違い、走行安定性能の素晴らしさや高剛性フレームがもたらすオフロード走行でのスタビリティの高さには感銘を受けるばかりです。

我々は幾度となくHPNに足を運び、ペッパール氏とのディスカッションを重ね、彼らの考え方・イデオロギーに深い感銘と尊敬を抱いています。我々がReinforcementと名乗る理由、それはHPNのオーダーシートのトップに記載される「Frame Reinforcement」という言葉の一行にほかなりません。

フレーム補強の為のプレートを鉄板から切り出し、溶接を行うことはとても簡単です。そうすればフレームの補強は出来るでしょう。しかしHPNが大切にしていること、それはフレームの精度です。
「補強をした上でフレームの歪みを出すこと無く、設定されたヘッドアングルに仕上げる」ことは容易ではなく、溶接の為にフレームを保持する治具等では成しえません。HPNのカタログにある大きな三次元測定機はそのための装置です。

彼らは「溶接後の歪み抜きの技術無しに設定された寸法に仕上げることは不可能だ」と話しています。

HPNの工房に置かれている塗装前のフレームには、歪み抜きのために熱を加えた跡が各所に見られます。またフレームヘッドパイプ周りの溶接後にはステムベアリング圧入部に機械加工を行い、最終的には加工を行った各フレームが規定値に仕上がっていることを確認する為に計測治具を用い、完成検査を行います。

カーボン・ガセット・プレートによる補強を行ったBMW R100GSのフレーム。カーボン・ガセット・プレートは未塗装の状態ですが、フレームと同色にペイントすることももちろん可能です。

このようなノウハウと技術無くして、HPNと同様の強靭で正確無比なフレームを溶接工程を経て制作することは不可能であると実感しました。

そこで全く異なるアプローチによりフレーム補強を行ったのが、Reinforcementの提案するカーボン・ガセット・フレームです。

カーボン・ガセット・プレートによる補強方法は、レーシングカーや特別なスポーツカー、また航空機等に採用される方法で、接着工法によるボンデット・シャーシなどでも有名な、最も強靭で軽量な補強方法の1つです。

極めて軽量かつ強靭なカーボン・ガセット・プレート。BMW OHV-GS系フレーム専用設計です。

フレームに接着するだけで歪みを発生させることなく、高い剛性を得ることが可能です。(※リベットはカーボン・ガセット・プレートの接着における位置決めの為のみに使用しています。)

カーボン・ガセット・プレートの装着に使用される接着剤は、たとえフレームが破損するほどの強い衝撃を与えたとしても、剥がれることはありません。

カーボン・ガセット・プレートをフレームに接着することで、熱を加えず重量増加もほとんど無しに高い剛性を得ることが可能となりました。これがフレーム補強に対するReinforcement!のアプローチです。

セットアップする前後サスペンション、リヤフレームはオーナーの使用用途に合わせて設計しています。ショートコクピット、ロングコクピットはもちろん、ホイールベースやキャスタートレールも自由に選択可能です。現在、オーナーとの打ち合わせも完了しこれから車体のセットアップが始まります。どうぞご期待ください!



2018年のラリーのためのマシンが完成しました。

HPN Rally Sportをベースにフロントに最新のオーリンズ RXF48倒立フォークをフィッティング。Reinforcementにて特別なラリー用スプリングの製作とセットアップを行っています。

新たに製作したHPNレーシングパラレバー用のリアハブは、Woody’s Wheel Works製です。CNC加工により極限まで削り込まれた2ピース構造のアルミハブは、圧倒的な軽さとハードなラリーに耐えうる強度を両立しています。

詳細は後日紹介予定です。ご期待下さい!

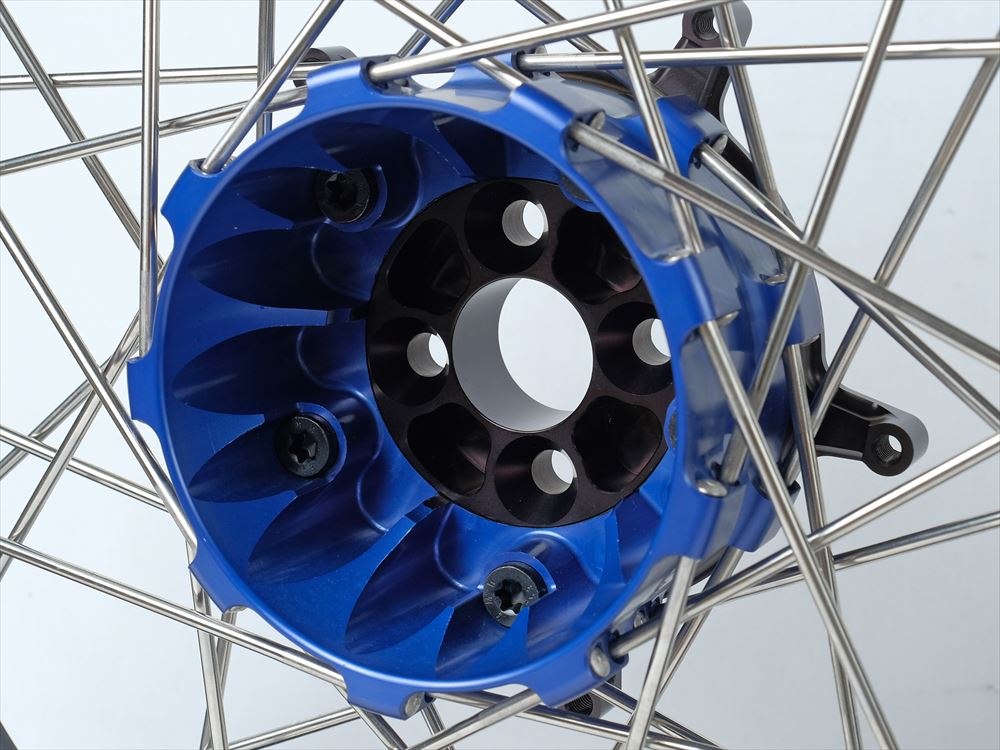

ReinforcementはHPNパラレバースイングアーム用のリアホイールを製作しました。

2ピース構造の超軽量オリジナルハブは、ダカールラリーや世界中のエンデューロにおいて最高の評価を得ているWoody’s Wheel Works製です。

レースにおけるハードなライディングにも十二分な強度を確保しながらも徹底的に肉が削ぎ落とされています。

重量をここで公表することは出来ませんが、驚くほど軽量なホイールに仕上がりました。

HPN製 Racingパラレバー・R1100GS/R1150GSのパラレバーを装着したHPN車両、およびBMW R1100GS・R1150GSに装着が可能です。

ご注文時にアルマイトのカラー、リム径(17インチ/18インチ)をお選びいただけます。詳しくはお問い合わせください。







2012-2014のRally Mongoliaを完走したHPNのリフレッシュ作業が完了しました。

HPN #427 is completely refreshed!  HPN #427 waits for a next Rallyist.
